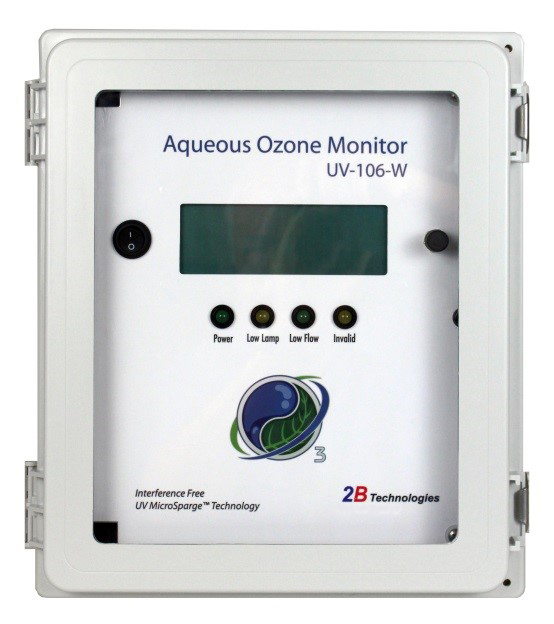

UV-106-W 型臭氧水監測儀使用2B的 MicroSparge技術以高精度和準確度測量水中溶解的臭氧。與大多數溶解臭氧傳感器不同，該儀器不使用會隨著時間流逝而結垢的膜。相反，溶解的臭氧是通過將約 2 mL 的水幾乎完全噴射（鼓泡）與臭氧洗滌的環境空氣并整合從溶液中剝離的臭氧的氣相濃度來測量的。根據從溶液中去除的臭氧的時間分布進行小幅修正，以說明溶液中殘留的任何臭氧。由于臭氧是在氣相中測量的，因此去除了顆粒以及溶解的無機和有機化合物的干擾，使該儀器適用于超純水和臟水，例如飲用水、
UV-106-W 型清潔系統隨 UV-106-W 型臭氧水監測儀一起提供。清潔系統應用于所有應用（純水或超純水采樣除外）。清潔系統定期向樣品流中添加檸檬酸鹽，以去除結垢和沉積物堆積。
原理圖，示意圖

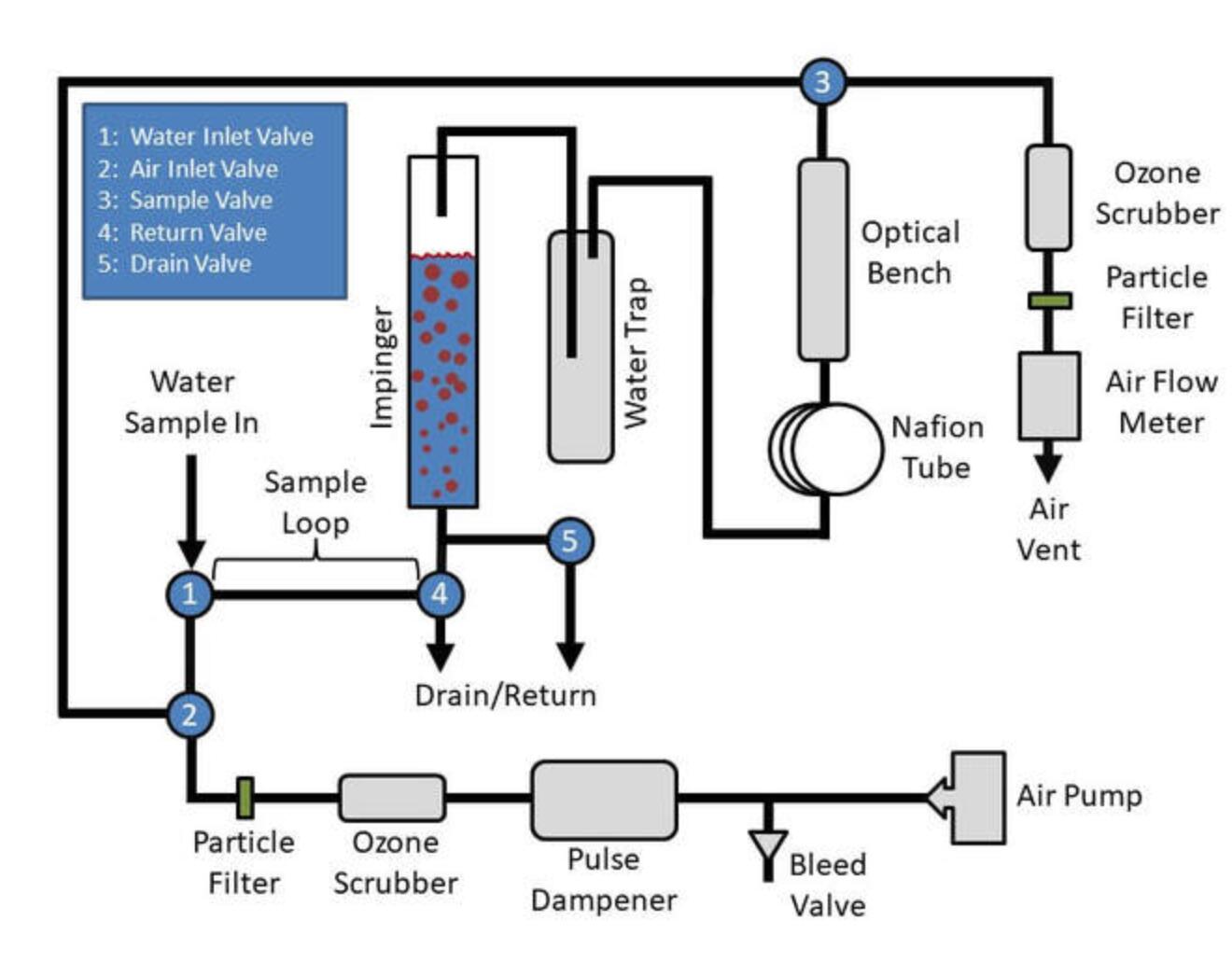

下面的示意圖顯示了儀器操作所需的附加組件。其中包括用于調節空氣流速的放氣閥、用于減少氣流波動的脈沖阻尼器、用于從環境空氣中去除臭氧的臭氧洗滌器用于噴射樣品并從排出的空氣中洗滌臭氧、空氣顆粒過濾器、用于保護空氣的集水器光學平臺暴露于液態水，Nafion 管平衡環境空氣的濕度，以及空氣流量計。
特征
超純水或臟水中溶解臭氧的無干擾測量
NEMA 防水外殼
每 10 秒進行一次新測量
內部數據記錄器記錄 16,383 行數據
精度和準確度為 0.05 ppm 或讀數的 1%
串行和用戶可縮放的模擬輸出（0-2.5 V 和 4-20 mA）
可選擇的數據平均時間為 10 秒、1 分鐘、5 分鐘和 1 小時（可自定義平均時間）
LED警報
可提供交流或直流電源連接
選項
電源接線盒、RS232、0-2.5 V 和 4-20 mA 連接器以及 2 個繼電器
金屬支架
規格：型號 UV-106-W 臭氧水監測儀
測量原理
（絕對法） | 從約 2 mL 水樣中噴射的臭氧的綜合紫外線吸收率 |
| 應用 | 干凈或臟水中的臭氧 |
| 臭氧濃度范圍 | 0-100 ppm (g/m3, μg/mL) |
| 精確 | 0.05 ppm 或讀數的 1% 中的較大者 |
| 準確性 | 0.05 ppm 或讀數的 1% 中的較大者 |
| 零漂移 | < 0.05 ppm 每月 |
| 測量頻率 | 10 秒 |
| 響應時間 | 20 秒 |
| 平均次數 | 10 秒、1 分鐘、5 分鐘、1 小時 |
| 臭氧單位顯示 | ppm、g/mL、mg/L、g/m3、ppb |
| 電源要求 | 11-14 V DC，12 V 時 1.7 A，20.4 瓦（1.75 A，21 瓦，帶清潔系統） |
| 平均采樣水流量 | 300毫升/分鐘 |
| 壓力范圍 | 0-50 psi（>100 psi 爆破壓力） |
| 外殼 | NEMA |
| 繼電器（可選接線盒中的 2 個） | 0.1 ppm 分辨率、2 電平、SPDT 干觸點 |
| 模擬輸出 | 4-20 mA，0-2.5 V（2 點可擴展） |
| 數字輸出 | 液晶顯示、RS232、USB |
| 日志記錄 | 內部數據記錄器，16,383 行（平均 10 秒 = 1.9 天；平均 5 分鐘 = 57 天） |
| LED 警報 | 低燈、低流量、無效測量 |
| 方面 | 13.3 x 12.0 x 7.3 英寸（33.8 x 30.5 x 18.5 厘米）（高x寬x深） |
| 重量 | 15.1 磅（6.8 公斤） |
系統包括
UV-106-W 型臭氧水監測儀
UV-106-W型清洗系統
UV-106-W 型電纜組件
交流電源適配器（100-240 VAC 至 12 VDC，5 安培）
減壓針閥組件
串行電纜（9 針 F 至 9 針 F）
帶性別轉換器的串口轉 USB 轉換器
U 盤上的操作手冊
校準數據和證書
儀器出生證明
一年保修
